無錫不銹鋼板、無錫不銹鋼管廠家無錫漢能不銹鋼2020年10月13日訊  測量方法： 對于工藝評定試樣可以按照ASTM E562進(jìn)行測量，金相截面應(yīng)被打磨和拋光侵蝕顯露出兩相的奧氏體/鐵素體組織，采用數(shù)點(diǎn)的方式，在母材，焊縫，熱影響區(qū)進(jìn)行分布檢查，在足夠放大倍數(shù)的顯微鏡下拍照，視野可以容納來清楚地辨別成分相，對于母材板和焊縫金屬，放大倍數(shù)大約是400倍，熱影響區(qū)大約是700倍到1000倍。

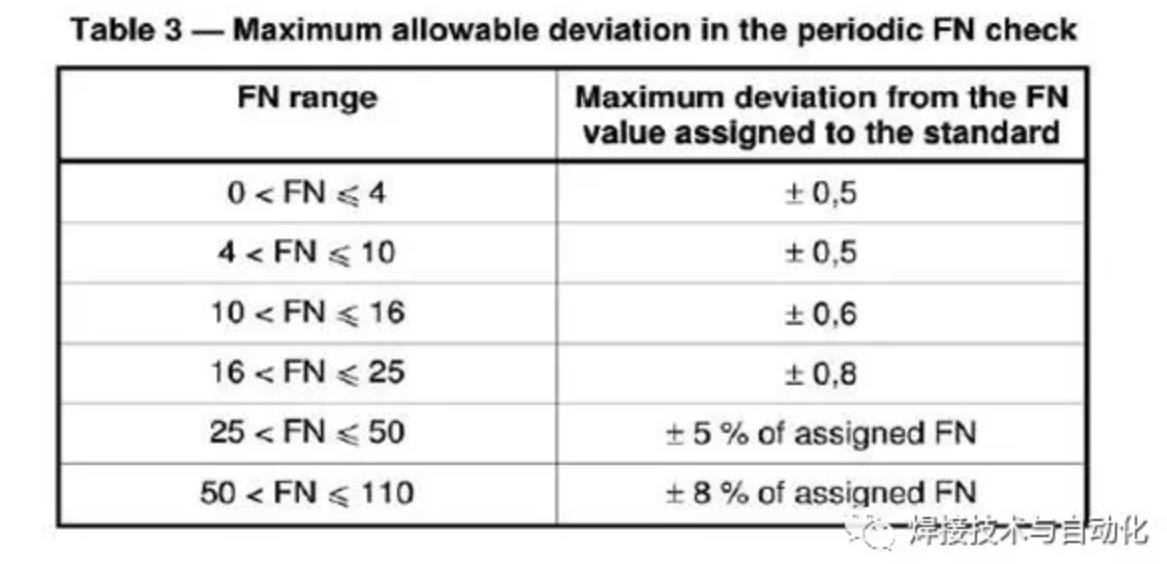

照片應(yīng)被覆蓋至少100點(diǎn)和鐵素體比例應(yīng)該被從落在鐵素體相的計(jì)算和總點(diǎn)數(shù)來計(jì)算。自動計(jì)數(shù)金相的設(shè)備也可以使用。鐵素體含量應(yīng)通過在一個金相截面采用數(shù)點(diǎn)的方式測量。測量位置：對于母材，應(yīng)測量焊縫兩側(cè)中間厚度方向；對于熱影響區(qū)應(yīng)測量根部焊道的區(qū)域；對于焊縫，應(yīng)按根部焊道，中間焊道，蓋面焊道三條線；對于雙相不銹鋼鐵素體含量通常的要求是：母材：30~65%；熱影響區(qū)40%~65%；焊縫金屬：25%~60%，在少數(shù)工況下，可以放寬到70%鐵素體含量測量時(shí)的允許偏差如下表：
